¡Hola! Como proveedor deSubestación transformadora de corrienteTengo muchísimo conocimiento sobre los diferentes tipos de transformadores de corriente que se utilizan en las subestaciones. Entonces, profundicemos y exploremos estos componentes esenciales.
Medición de transformadores de corriente
En primer lugar, los transformadores de corriente de medición son muy comunes en las subestaciones. Su trabajo principal es medir con precisión la corriente que fluye a través del sistema eléctrico. Esta medición es crucial para aspectos como la facturación, la gestión de carga y el seguimiento del estado general de la red.
Estos transformadores están diseñados para proporcionar una salida de corriente reducida que es proporcional a la corriente primaria. Por ejemplo, si tiene una corriente primaria de 1000 amperios y un transformador de corriente con una relación de 1000:5, la corriente secundaria será de 5 amperios. Esta corriente reducida es mucho más fácil de manejar y medir con instrumentos estándar.
Muchas veces, los transformadores de corriente de medición se utilizan junto con medidores y relés. Deben ser muy precisos, especialmente en aplicaciones en las que se trata de una facturación precisa. Por ejemplo, en entornos comerciales e industriales donde se consumen grandes cantidades de electricidad, incluso un pequeño error en la medición de la corriente puede generar importantes discrepancias financieras.
Transformadores de corriente de protección
Los transformadores de corriente de protección, por el contrario, desempeñan una función diferente. Su objetivo principal es proporcionar las señales de corriente necesarias a los relés de protección. Estos relés son responsables de detectar fallas en el sistema eléctrico, como cortocircuitos o sobrecargas, y luego iniciar acciones protectoras como disparar los disyuntores.
A diferencia de los transformadores de corriente de medición, los transformadores de corriente de protección no necesitan ser tan precisos en condiciones normales de funcionamiento. Sin embargo, deben poder manejar altas corrientes durante condiciones de falla sin saturarse. La saturación puede hacer que el transformador pierda su capacidad de representar con precisión la corriente primaria, lo que puede provocar un funcionamiento incorrecto de los relés de protección.
Existen diferentes tipos de transformadores de corriente de protección, como los de clase 5P y clase 10P. Los números y letras en estas designaciones indican la precisión y las características de rendimiento del transformador. Por ejemplo, un transformador de corriente clase 5P tiene un factor límite de precisión especificado de 5, lo que significa que puede medir con precisión corrientes hasta 5 veces su corriente primaria nominal en condiciones de falla.
Transformadores de corriente de secuencia cero
Los transformadores de corriente de secuencia cero son otro tipo importante. Están diseñados específicamente para detectar el componente de secuencia cero de la corriente en un sistema trifásico. La corriente de secuencia cero es una corriente desequilibrada que puede indicar diversos problemas en el sistema eléctrico, como fallas a tierra.

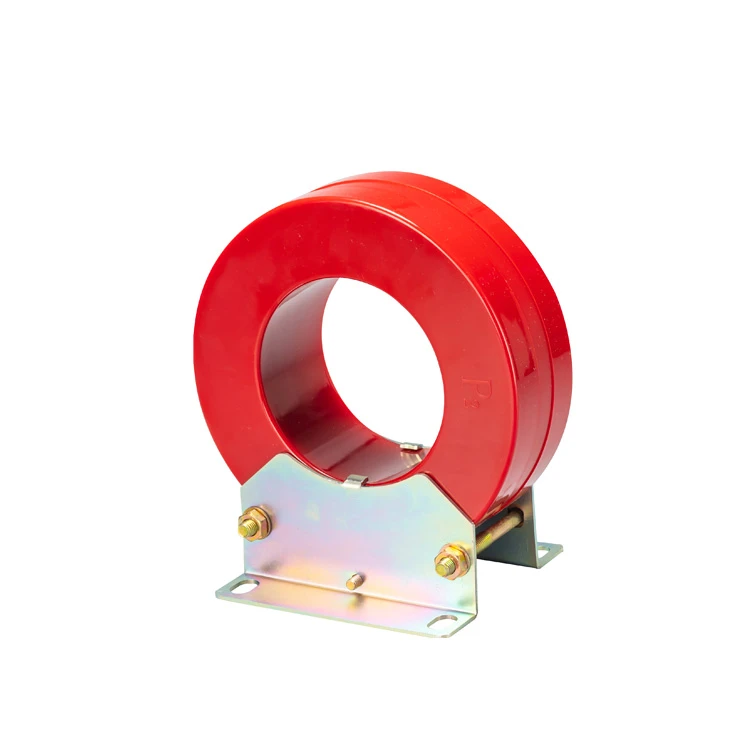

Transformador de corriente de secuencia cero -5 - +40es un gran ejemplo de este tipo de transformador. Estos transformadores se utilizan a menudo en sistemas donde se requiere protección contra fallas a tierra. Se pueden instalar alrededor de los conductores trifásicos o en el conductor neutro, según la aplicación.
Cuando ocurre una falla a tierra, la corriente de secuencia cero fluirá y el transformador de corriente de secuencia cero detectará esta corriente y enviará una señal al relé de protección. Esto permite que el relé dispare el disyuntor y aísle la sección defectuosa del sistema, evitando daños mayores y garantizando la seguridad de la instalación eléctrica.
Transformadores de corriente sumatoria
Los transformadores de corriente sumadores se utilizan cuando es necesario combinar las corrientes de múltiples circuitos o fases. A menudo se utilizan en aplicaciones en las que se desea medir la corriente total que fluye a través de un grupo de conductores.
Por ejemplo, en una planta industrial grande con múltiples alimentadores, podría usar transformadores de corriente sumadores para medir el consumo de corriente total de toda la planta. Estos transformadores se pueden configurar de diferentes maneras, dependiendo de la cantidad de circuitos y del método de suma deseado.
Funcionan combinando de forma específica las corrientes secundarias de cada transformador de corriente. Esta corriente combinada se puede medir con un solo instrumento, lo que simplifica el proceso de medición y reduce la cantidad de instrumentos necesarios.
Transformadores de corriente auxiliares
Los transformadores de corriente auxiliares se utilizan para reducir aún más la corriente secundaria de un transformador de corriente principal. Esto puede resultar útil en situaciones en las que la corriente secundaria estándar de un transformador de corriente principal todavía es demasiado alta para los instrumentos o relés conectados.
Por ejemplo, si un transformador de corriente principal tiene una corriente secundaria de 5 amperios, pero el relé conectado requiere una corriente de sólo 1 amperio, se puede usar un transformador de corriente auxiliar para reducir la corriente de 5 amperios a 1 amperio. Esto permite una mejor compatibilidad entre el transformador de corriente y los dispositivos conectados.
Transformadores de corriente de propósito especial
También existen transformadores de corriente de propósito especial que están diseñados para aplicaciones específicas. Por ejemplo, algunos transformadores de corriente están diseñados para aplicaciones de alta frecuencia, como en sistemas de electrónica de potencia. Estos transformadores deben poder medir con precisión corrientes de alta frecuencia, lo que puede resultar un desafío debido al efecto piel y otros factores.
Otro ejemplo es la bobina de Rogowski, que es un tipo de transformador de corriente que se puede utilizar para medir corrientes alternas sin necesidad de un núcleo magnético. Las bobinas de Rogowski son flexibles y pueden enrollarse fácilmente alrededor de un conductor, lo que las hace ideales para aplicaciones en las que es difícil instalar un transformador de corriente tradicional.
Consideraciones de capacidad
Al elegir un transformador de corriente para una subestación, la capacidad es un factor clave. ElCapacidad del transformador de 50 VAes una calificación común con la que te puedes encontrar. VA significa voltios - amperios y representa la capacidad de manejo de potencia del transformador.
Una clasificación de VA más alta significa que el transformador puede soportar más carga, que es la carga conectada a su devanado secundario. Esto es importante porque si la carga es demasiado alta para la capacidad del transformador, puede afectar la precisión de la medición de corriente o el rendimiento de los relés de protección.
Por lo tanto, dependiendo de la aplicación, es necesario seleccionar cuidadosamente un transformador de corriente con una clasificación VA adecuada. Por ejemplo, en aplicaciones donde hay varios instrumentos o relés conectados al devanado secundario, necesitará un transformador con una clasificación VA más alta para garantizar un funcionamiento preciso.
Conclusión
Como puede ver, existen muchos tipos diferentes de transformadores de corriente utilizados en las subestaciones, cada uno con su función y características únicas. Ya sea midiendo la corriente con precisión para la facturación, protegiendo el sistema contra fallas o manejando aplicaciones de propósito especial, estos transformadores son componentes esenciales de cualquier subestación eléctrica.
Si está buscando transformadores de corriente para su subestación, lo tenemos cubierto. como unSubestación transformadora de corrienteproveedor, ofrecemos una amplia gama de transformadores de corriente de alta calidad para satisfacer sus necesidades específicas. Ya sea que necesite un transformador de corriente de medida, de protección, de secuencia cero o cualquier otro tipo, podemos brindarle la solución adecuada.
No dude en comunicarse con nosotros si tiene alguna pregunta o si está interesado en analizar sus requisitos de adquisición. Estamos aquí para ayudarle a tomar la mejor decisión para su sistema eléctrico.
Referencias
- Sistemas de energía eléctrica: análisis y diseño por J. Duncan Glover, Mulukutla S. Sarma y Thomas J. Overbye
- Protección del sistema de energía por J. Lewis Blackburn y Thomas J. Domin
