- Los transformadores de corriente cumplen con los estándares GB20840.2-2014 e IEC60044-1
- Nivel de aislamiento nominal: 12/42/75 kV
- Corriente secundaria nominal: 5A o 1A
- Frecuencia nominal: 50 Hz o 60 Hz
- Temperatura ambiente:-5 grados ~+40 grados
- Clase de contaminación IV
Principales parámetros técnicos.
|
Corriente primaria nominal (A) |
Combinación de clases de precisión |
Salida nominal (VA) |
1s corriente térmica (kA) |
Corriente dinámica nominal (kA) |
|
20-40;40 |
0.2/0.5 0.5S/0.5 0.5/0.5 0.2/0.5 0.2/10P10 0.5/10P10 10P10/10P10 10P15/10P15 10P20/10P20 0.2S/0.5/10P10 0.2S/0.5/10P20 |
10/10 10/10 10/10 10/10 10/15 10/15 10/15 10/10 10/10 10/15/15 15/15/20 |
6.3 |
15 |
|
30-50;50 |
7.5 |
18.75 |
||
|
40-75;75 |
15 |
37.5 |
||
|
50-100;100 |
18 |
45 |
||
|
75-150;150 |
25 |
55 |
||
|
100-200;200 |
50 |
110 |
||
|
150-300;300 |
60 |
130 |
||
|
200-400;400 |
||||
|
300-600;600 |
||||
|
400-800;800 |
||||
|
500-1000;1000 |
80 |
160 |
||
|
1200-1500;1500 |
Los parámetros de la técnica de variables complejas
|
Corriente primaria nominal (A) |
Combinación de clases de precisión |
Salida secundaria nominal (VA) |
1s corriente térmica (kA) |
Corriente dinámica nominal (kA) |
|
10-15-20 |
0.2/0.2 0.2/0.5 0.5/0.5 0.2/10P10 0.5/10P10 0.2S/0.5/10P10 0.2S/0.5/10P20/10P20 |
10/10 10/10 10/10 10/15 10/15 10/10/15 15/15/20/20 |
2.7 |
4.5 |
|
15-20-30 |
4.2 |
6.6 |
||
|
20-30-40 |
6 |
9 |
||
|
30-40-50 |
9 |
11.5 |
||
|
40-50-75 |
11.3 |
16.5 |
||
|
50-75-100 |
16.8 |
22 |
||
|
75-100-150 |
24 |
33 |
||
|
100-150-200 |
33.6 |
45 |
||
|
150-200-300 |
45 |
63 |
||
|
200-300-400 |
45 |
80 |
||
|
300-400-500 |
45 |
100 |
||
|
500-600-800 |
80 |
130 |
||
|
600-800-1000 |
80 |
130 |
Nota: si los parámetros solicitados por el usuario exceden el rango de la tabla anterior. Se puede determinar mediante consulta con nuestra empresa. La salida nominal y su nivel de precisión correspondiente solo cumplen uno de estos criterios.
Dibujo de dimensiones generales

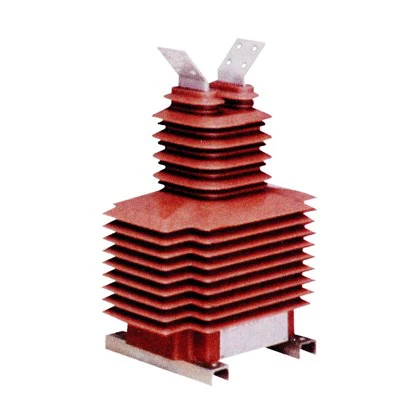

El transformador de corriente de fundición de resina epoxi monofásico para exteriores LZZBW-10 se utiliza principalmente en sistemas de energía eléctrica para medición y protección. Está diseñado para transformar corrientes primarias elevadas a un nivel más bajo y manejable para medidores, relés y otros instrumentos.
Características clave
- Alta precisión: Garantiza una medición precisa de la corriente, lo cual es crucial tanto para aplicaciones de protección como de medición.
- Seguridad: Proporciona aislamiento eléctrico entre el circuito primario de alto voltaje y el circuito secundario de bajo voltaje.
- Diseño compacto: Adecuado para instalación en diversos entornos, incluidos aquellos con espacio limitado.
- Construcción robusta: Diseñado para soportar duras condiciones ambientales y tensiones eléctricas.
- Amplia gama de aplicaciones: Se utiliza en plantas de energía, subestaciones y entornos industriales con fines de monitoreo y protección.
Presupuesto
- Corriente primaria nominal: Normalmente oscila entre 5 A y varios miles de amperios.
- Corriente secundaria nominal: Comúnmente 1A o 5A.
- Tensión nominal: 10 kV (indicado por el "10" en el nombre del modelo).
- Clase de precisión: Varía según la aplicación específica, pero a menudo se incluye en clases como {{0}}.2, 0.5, 1.0 para medición y 5P, 10P para protección.
- Frecuencia: Diseñado para uso en sistemas con una frecuencia de 50 Hz o 60 Hz.
- Nivel de aislamiento: Altos niveles de aislamiento para garantizar un funcionamiento seguro dentro de sistemas de alto voltaje.
- Clasificación de corriente térmica: Capacidad para manejar sobrecorrientes a corto plazo sin daños.
Aplicaciones
- Medida: Proporciona una medición actual precisa para facturación y monitoreo.
- Protección: Se utiliza en relés de protección para detectar fallas e iniciar medidas de protección.
- Sistemas de control: Integral en circuitos de control de sistemas automatizados.
- Monitoreo de la calidad de la energía: Ayuda a monitorear y mantener la calidad de la energía al proporcionar mediciones de corriente precisas.
