¿Qué es la TC de alto voltaje?

Los CT de alto voltaje tienen múltiples devanados secundarios pero los mismos devanados primarios para que puedan usarse en circuitos de protección y medición separados o para conectarse a diferentes tipos de dispositivos de protección. Desempeña un papel clave en la conversión de corriente de alto voltaje en corriente de bajo voltaje para la medición y protección de sistemas de energía.

Ventajas del CT de alto voltaje

Garantizar la seguridad
En escenarios de distribución y transmisión de energía, HV CT es esencial para mantener un entorno operativo seguro. Proporcionan una señal de corriente precisa que utilizan los relés de protección para detectar condiciones anormales como cortocircuitos o sobrecargas. Al ofrecer esta información vital, HV CT permite que los relés disparen los disyuntores rápidamente, evitando así incendios eléctricos, daños al equipo y posibles daños al personal.

Facilitar la medición y el seguimiento
Desde la medición del nivel de facturación-hasta complejos esquemas de protección diferencial, los secundarios de los transformadores de corriente suministran las cantidades adecuadas de monitoreo de corriente y voltaje que necesitan los relés y los controladores de automatización. Esta capacidad es vital en escenarios como los procesos de facturación de las empresas de servicios públicos, donde es necesaria una medición precisa de la energía consumida para una facturación justa y la generación de ingresos.

Prevención de daños y tiempo de inactividad
CT minimiza los costosos tiempos de interrupción y la pérdida de ingresos al advertir inmediatamente a los operadores sobre sobrecargas y anomalías antes de que ocurran fallas. En escenarios como procesos de fabricación continuos o instalaciones de misión-crítica, donde el tiempo de actividad es crucial, HV CT desempeña un papel importante en el mantenimiento del buen funcionamiento del sistema eléctrico. Al evitar interrupciones inesperadas y minimizar los tiempos de reparación, HV CT contribuye a la confiabilidad y productividad generales de la instalación.

Transformador de corriente

Los transformadores de corriente cumplen con los estándares GB20840.2-2014 e IEC60044-1.
Nivel de aislamiento nominal: 12/42/75 kV
Corriente secundaria nominal: 5A o 1A
Frecuencia nominal: 50 Hz o 60 Hz
Temperatura ambiente: -5 grados ~+40 grados

Transformador de corriente de media tensión monofásico

Los transformadores de corriente cumplen con los estándares GB20840.2-2014 y IEC60044-1.
Nivel de aislamiento nominal: 24/65/125 kV
Corriente secundaria nominal: 5A o 1A
Frecuencia nominal: 50 Hz o 60 Hz
Temperatura ambiente: -5 grados ~+40 grados

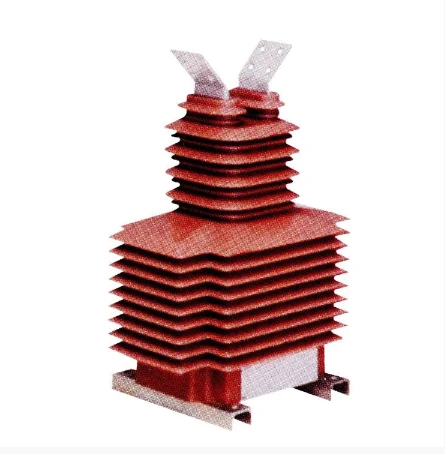

Transformadores de corriente para medición

Los transformadores de corriente cumplen con los estándares GB20840.2-2014 e IEC60044-1.
Nivel de aislamiento nominal: 40,5/95/185 kV
Corriente secundaria nominal: 5A o 1A
Frecuencia nominal: 50 Hz o 60 Hz
Temperatura ambiente: -5 grados ~+40 grados

Transformador de corriente de 15kv

Relación 200 5 CT

Transformador de corriente Transformador de tensión CT de doble núcleo

TC de alto voltaje

¿Por qué elegirnos?

nuestra fábrica
Youxing Electric Co., Ltd. es un fabricante profesional que se especializa en la producción de transformadores de corriente y voltaje de 0,5 kV a 66 kV.

Servicios personalizados
Realizamos un análisis detallado de las necesidades técnicas de nuestros clientes y ofrecemos opciones de personalización para satisfacer los requisitos específicos del cliente.

equipo profesional
Los miembros del equipo están altamente capacitados y son competentes en sus respectivos roles y poseen la educación, capacitación y experiencia necesarias para sobresalir en sus trabajos.

Alta calidad
Nuestros productos se fabrican o ejecutan con estándares muy altos, utilizando los mejores materiales y procesos de fabricación. Basándose en la selección de nuevos materiales, nuevas estructuras y nuevos procesos, las empresas desarrollan activamente nuevos productos con excelente rendimiento y operación confiable.

Equipo avanzado
Los equipos basados en los últimos avances tecnológicos tienen mayor eficiencia, mejor rendimiento y mayor confiabilidad.

Tipos de CT de alto voltaje

CT de tanque muerto-

Los CT de tanque muerto- están diseñados con el núcleo y los devanados secundarios sumergidos en aceite aislante dentro de un tanque conectado eléctricamente a tierra. Este tipo de construcción proporciona un alto nivel de rigidez dieléctrica y protección contra sobretensiones, lo que los hace adecuados para aplicaciones que requieren alta confiabilidad en entornos eléctricos hostiles.
Los CT de tanque muerto-a menudo se eligen para su uso en líneas de transmisión y subestaciones donde la estabilidad y longevidad del equipo son críticas. Su diseño robusto garantiza un mantenimiento mínimo y una larga vida útil, lo que resulta especialmente beneficioso en ubicaciones remotas o-de difícil acceso-.

CT de tanque activo-

Por el contrario, los CT con tanque activo- tienen el núcleo y los devanados secundarios sumergidos en aceite aislante, pero el tanque en sí está energizado. Esta configuración permite un diseño compacto y una respuesta rápida a los cambios actuales, lo que puede ser ventajoso en aplicaciones que requieren protección de acción rápida-y mediciones de corriente precisas.
Los CT de tanque activo-se utilizan con frecuencia en redes de distribución y entornos industriales donde el espacio es escaso y es necesaria una detección rápida de fallos para un funcionamiento eficiente.

Aplicación de CT de alto voltaje

01/

En cargadores de baterías:
El CT de alto voltaje se utiliza en cargadores de baterías para variar la corriente que fluye a través del cargador. Al ajustar el número de devanados en el transformador de corriente, se puede ajustar el voltaje y la potencia nominal de la corriente de carga.

02/

En paneles solares:
Se utilizan con paneles solares para aumentar o disminuir su voltaje de salida. Para hacer esto, debe usar un número específico de devanados en el transformador de corriente.

03/

En inversores:
Se utilizan en inversores para variar el voltaje de salida de un voltaje de entrada de CA. El objetivo principal es poder cargar baterías con un voltaje de entrada de CA pero aún tener una potencia de salida de CC más alta que un inversor estándar.

04/

Subestaciones:
El CT de alto voltaje se utiliza en subestaciones para variar el voltaje que pasa a través de la subestación. Al ajustar el número de devanados en el transformador de corriente, se puede ajustar el voltaje y la potencia nominal de la subestación.

05/

Centrales eléctricas:
Se utilizan en centrales eléctricas para variar el voltaje que pasa por ellas. Al ajustar el número de devanados en el transformador de corriente, se puede ajustar el voltaje y la potencia nominal de la planta de energía.

06/

En robótica:
El CT de alto voltaje se utiliza en robótica para aumentar o disminuir su voltaje de salida.

4 precauciones a tomar al utilizar un transformador de corriente

Asegúrese de que las conexiones de polaridad sean correctas.

Los transformadores de corriente generalmente presentan marcas que indican polaridad negativa. Si la polaridad es incorrecta, los dispositivos conectados comienzan a funcionar mal. El medidor de energía mostrará lecturas negativas y el relé leerá la corriente negativa. Esto hará que el relé active el circuito de disparo. En muchos casos, incluso cuando hay varios TI en paralelo en la misma línea, todos ellos pueden provocar un cortocircuito.

Asigne un punto de protección al circuito secundario.

La conexión a tierra adecuada del transformador de corriente es vital para el funcionamiento seguro y sin problemas de los relés de protección. La conexión a tierra secundaria del transformador de corriente se realiza en múltiples puntos y no causa exactamente ningún problema en condiciones normales. Sin embargo, en caso de fallo, el potencial en los diferentes puntos de puesta a tierra del transformador de corriente aumentará a diferentes velocidades. Esto conduce a un flujo de corriente elevado a través del circuito CT, y esta corriente no es representativa de la corriente primaria. Esto hace que el relé crea que hay un fallo en su zona de protección y se dispare.

No utilice un tipo de protección-CT para fines de medición y viceversa-

Los transformadores de corriente de tipo protección están diseñados para operar bajo altos niveles de corriente de falla. Si están conectados a medidores en funcionamiento normal, afectará la precisión de medición de los medidores. Además, se transmitirá alta corriente a los medidores, causándoles graves daños.

No dejar abierto el circuito secundario durante las operaciones.

Si el CT secundario se deja abierto, puede poner en peligro la seguridad del dispositivo CT, así como el personal que trabaja para instalar o mantener un CT. Un CT secundario abierto puede tener las siguientes consecuencias:
a.Se crea alto voltaje en el lado secundario poniendo en peligro la seguridad del personal.
b.La precisión en la medición se ve afectada
c.El devanado se quema debido al sobrecalentamiento

Cómo mantener el CT de alto voltaje

Inspección visual:
1.Comience con una inspección visual del CT de alto voltaje y su cableado y conexiones asociados. Busque signos de daño físico, como grietas, roturas o cables expuestos.

2.Compruebe que el material aislante que cubre los devanados y terminales del CT de alto voltaje esté intacto y libre de desgaste o deterioro.

Prueba de Megger:
Utilice un Megger o un probador de resistencia de aislamiento para medir la resistencia de aislamiento del CT de alto voltaje.

Verificación de polaridad:
Después de realizar la prueba de resistencia de aislamiento, realice una verificación de polaridad para garantizar que el CT de alto voltaje esté conectado correctamente.

Registrar e interpretar resultados:
Registre los resultados de las pruebas, incluidos los valores de resistencia de aislamiento, las comprobaciones de polaridad y los resultados de las pruebas de rigidez dieléctrica. Compare los resultados con las especificaciones del fabricante o los estándares de la industria para determinar si el aislamiento es adecuado y si el CT de alto voltaje es seguro para su uso.

Calibración:
Calibre periódicamente el CT de alto voltaje para garantizar la precisión en la medición de corriente. Siga el programa de calibración recomendado por el fabricante.

Consideraciones de temperatura:
Considere el rango de temperatura de funcionamiento de los CT de alto voltaje y asegúrese de que no estén expuestos a temperaturas fuera del rango especificado.

Evite interferencias magnéticas:
Mantenga el CT de alto voltaje alejado de fuentes de interferencia magnética, como campos magnéticos fuertes o equipos magnéticos cercanos, para evitar imprecisiones en las mediciones.

Cómo instalar el CT de alto voltaje

Precauciones de seguridad

Antes del proceso de instalación, es esencial tomar las precauciones de seguridad necesarias para garantizar su bienestar-. Asegúrese de apagar el suministro eléctrico y usar equipo de protección personal (PPE) adecuado, incluidos guantes, gafas protectoras y botas aislantes. También es recomendable trabajar con un electricista calificado para garantizar el cumplimiento de las normas y reglamentos eléctricos.

Seleccionar la ubicación de montaje

Es fundamental elegir un lugar de montaje adecuado para el transformador de corriente. El CT debe colocarse lo más cerca posible del equipo o conductor que se va a monitorear o proteger. Asegúrese de que la ubicación permita un fácil acceso y un espacio libre adecuado para la instalación y el mantenimiento futuro.

Montaje del transformador de corriente

Una vez determinada la ubicación ideal, siga estos pasos para montar el transformador de corriente:
1.Asegúrese de que la superficie de montaje esté limpia y libre de residuos o contaminantes.
2.Coloque el transformador de corriente en la superficie de montaje y marque las ubicaciones para perforar los agujeros.
3.Perfore los orificios en las ubicaciones marcadas, asegurándose de que tengan el tamaño y la profundidad adecuados para los accesorios de montaje.
3.Fije de forma segura el transformador de corriente utilizando los soportes de montaje y los accesorios proporcionados. Apriete los pernos o tornillos según los ajustes de torsión recomendados por el fabricante.

Cableado del transformador de corriente

El cableado adecuado del transformador de corriente es esencial para garantizar mediciones y protección precisas. Siga estas pautas:
1. Identificar los lados primario y secundario del transformador de corriente. El lado primario está conectado al conductor que transporta la corriente que se está monitoreando, mientras que el lado secundario está conectado al equipo de medición o protección.
2. Pele con cuidado el aislamiento de los cables designados tanto en el lado primario como en el secundario, asegurándose de que no queden hilos sueltos.
3.Conecte los cables del lado primario al conductor portador de corriente-. Utilice abrazaderas o conectores de cables adecuados y garantice una conexión segura.
4. Conecte los cables del lado secundario al equipo de medición o protección, siguiendo las instrucciones del fabricante y los códigos eléctricos aplicables.
5.Verifique-todas las conexiones para asegurarse de que estén apretadas y aisladas adecuadamente.

Nuestra fábrica

Youxing Electric Co., Ltd. tiene una superficie de planta de 5600 metros cuadrados. Cuenta con 51 empleados, 5 técnicos con títulos intermedios y 2 ingenieros superiores lo que proporciona una garantía para el desarrollo de nuevos productos. A partir de la selección de nuevos materiales, nuevas estructuras y nuevos procesos, las empresas desarrollan activamente nuevos productos con buen rendimiento y funcionamiento fiable. En la actualidad, los principales productos desarrollados y producidos de forma independiente tienen más de 230 modelos y más de 2000 especificaciones. Los productos se utilizan ampliamente en centrales eléctricas, centrales eléctricas, fábricas y sistemas eléctricos. Se venden bien en provincias, ciudades y regiones autónomas de todo el país y se han utilizado muchas veces en proyectos nacionales clave. Algunos productos se exportan a Rusia, África, el sudeste asiático y otros países. Además, nuestra empresa también puede diseñar y fabricar transformadores con especificaciones especiales según los requisitos del cliente.

Certificado

Preguntas frecuentes

P: ¿Cómo se verifica el voltaje del CT?

R: El voltaje de salida de un transformador de corriente (CT) se puede probar en el campo usando un multímetro digital con un rango de milivoltios CA (mVac). Esta prueba es útil para confirmar que el CT está funcionando correctamente y que la corriente fluye en el conductor en el que está instalado el CT.

P: ¿Cómo se utiliza CT en electricidad?

R: A menudo se utiliza en medición de electricidad, relés de protección y en otras aplicaciones que requieren una medición precisa de la corriente eléctrica. El devanado primario del transformador está conectado en serie con el circuito de alta-corriente, mientras que el devanado secundario está conectado al dispositivo de medición o protección.

P: ¿Qué es la corriente y el voltaje del CT?

R: El transformador de corriente y el transformador de potencial (también llamado transformador de voltaje) son dispositivos de medición. Un CT reduce las señales de corriente con fines de medición, mientras que un PT reduce los valores de alto voltaje a otros más bajos. Los transformadores están diseñados para medir si los sistemas de energía son precisos y seguros.

P: ¿Cuál es la diferencia entre los circuitos VT y CT?

R: La principal diferencia entre un Transformador de Corriente, también conocido comúnmente como "CT", y un Transformador de Tensión, también conocido comúnmente como "PT", es que el Transformador de Corriente transforma el valor alto del flujo de corriente eléctrica en uno más bajo que es equivalente y que puede alimentarse de manera segura al amperímetro.

P: ¿Por qué se utiliza CT en subestaciones?

R: Los transformadores de corriente utilizados en la sub-estación sirven principalmente para dos propósitos: Propósito de medición: este tipo de CT se usa para medir la corriente. Estos transformadores de corriente reducen-la corriente según su relación (como 1000-800-400 a 1 amperio) para que la corriente reducida se pueda medir en metros.

P: ¿CT es CA o CC?

R: Un TC se utiliza tradicionalmente para medir corrientes alternas. Sin embargo, técnicamente, un CT también es sensible a la CC, pero normalmente el núcleo se satura rápidamente.

P: ¿Podemos usar CT para corriente CC?

R: No se puede medir la CC con un TC. Podría medir un voltaje del CT debido a cualquier cambio en la corriente CC, pero tan pronto como el cambio se detiene, la salida del CT vuelve a cero. Por lo tanto, conocerá el cambio en la corriente, pero no su valor de estado-estable.

P: ¿Cuáles son los diferentes tipos de TC?

R: Hay dos tipos principales de transformadores de corriente: el tipo bobinado y el tipo toroidal. El tipo bobinado tiene un devanado primario enrollado alrededor del devanado secundario. El tipo toroidal tiene un devanado primario que está enrollado alrededor de un núcleo de material de ferrita.

P: ¿Cómo podemos proteger el transformador de corriente?

R: Protección contra cortocircuitos-: proporcione protección contra cortocircuitos-adecuada en el lado primario del CT para evitar un flujo excesivo de corriente durante las fallas. Aislamiento: Aísle los CT adecuadamente para evitar riesgos de descarga eléctrica. Utilice materiales aislantes y envolventes adecuados para el entorno operativo.

P: ¿Cómo comprobar la salubridad de la TC?

R: La polaridad del CT se verifica mediante una prueba de estabilidad que solo se puede realizar con la prueba de inyección primaria. Prueba de inyección secundaria: se realiza una prueba de inyección secundaria mediante el método de voltaje o mediante el método de corriente para verificar el estado de los núcleos secundarios del CT, los relés de protección, los medidores y el cableado del esquema de protección, etc.
